Команда Gear Мягкое Уплотнение Задвижка

Зонт шестерни упругое седло уплотнение задвижки подходит для жидкой и газовой среды трубопроводов и оборудования, выступающей в качестве отсечки и регулирования среды.

Категория:

Электронная почта:

Share to

Описание продукта

Введение в зонтик шестерни задвижки продукты

Зонт шестерни упругое седло уплотнение задвижки подходит для жидкой и газовой среды трубопроводов и оборудования, выступающей в качестве отсечки и регулирования среды. Спирально-коническая зубчатая передача имеет высокую эффективность, стабильное передаточное число, большой коэффициент перекрытия дуги, высокую несущую способность, плавную и плавную передачу, надежную работу, компактную структуру, энергосбережение и экономию материалов, экономию места, износостойкость, длительный срок службы и низкий уровень шума.

Характеристики зонтик шестерни задвижки использования

1. Низкое сопротивление потоку. Средний канал внутри тела клапана прямой, и средство течет в прямой линии с низким сопротивлением потоку.

2. Его легче открывать и закрывать. По сравнению с запорными вентилями направление движения ворот перпендикулярно направлению потока среды, независимо от того, открыт он или закрыт.

3. Высокая высота, длительное время открытия и закрытия. Ход открытия и закрытия ворот относительно велик, а опускание осуществляется через винт.

4. Явление гидроудара нелегко. Причина в том, что время отключения очень долгое.

5. Среда может течь в любом направлении с обеих сторон, что упрощает установку. Две стороны канала задвижки симметричны.

6. Структурная длина (расстояние между двумя соединяющимися торцевыми гранями корпуса) относительно невелика.

7. Простая форма, короткая структурная длина, хороший производственный процесс и широкая применимость.

Материал детали

Имя части	Материал
Корпус клапана и крышка клапана	Чугунный шаровидный
Рам	Чугун с шаровидным графитом EPDM
Шток клапана	Нержавеющая сталь
Гайка стержня	Литая латунь
Наполнитель	СКЭП
Шестигранная торцевая гайка	Углеродистая сталь
Шим	СКЭП

Основные технические параметры

◆ Номинальное давление: 1,0-1,6 МПа

◆ Номинальный диаметр: 500-1200 мм

◆ Working temperature: 0-80 ℃

◆ Flange standard: EN1092-2 PN10/PN16

◆ Test standards: EN1074-1 and 2/EN12266

◆ Применимая среда: вода

◆ Режим привода: ручной

◆ Уступчивый с стандартами: DIN3352 F4, EN1171

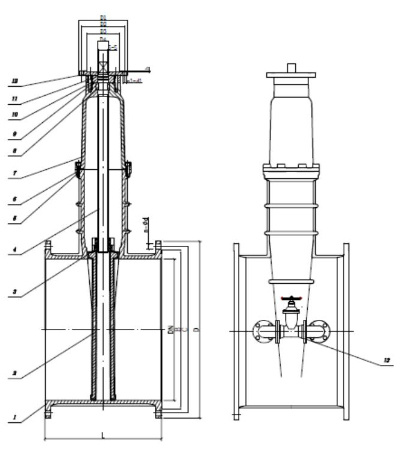

Размер	Л	Д		С		В	Н-д		Б		H
ДН500	457	670	715	620	650	582	20-28	20-32	26,5	31,5	1070
DN600	508	780	840	725	770	682	20-31	20-37	30	36	1260
DN700	610	895	910	840	840	794	24-31	24-37	32,5	39,5	1710
DN750	Пожалуйста, Контакты для получения подробной информации.
DN800	660	1015	1025	950	950	901	24-34	24-40	35	43	1850
DN900	711	1115	1125	1050	1050	1001	28-34	28-40	37,5	46,5	2100
DN1000	811	1230	1255	1160	1170	1112	28-37	28-43	40	50	2275
DN1100	Пожалуйста, Контакты для получения подробной информации.
ДН1200	1015	1455	1485	1380	1390	1328	32-40	32-49	45	57	2500
