800X-перепускной клапан дифференциального давления

Внедрение продукции

Клапан перепуска перепада давления 800X, также известный как клапан перепуска электрического перепада давления, представляет собой клапан, используемый для уравновешивания разницы давлений между подачей и обратной водой систем кондиционирования воздуха. Этот клапан может улучшить коэффициент использования системы, поддерживать точное выравнивание перепадов давления и минимизировать системный шум и повреждение оборудования, вызванное чрезмерными перепадами давления.

Принцип работы

Клапан перепуска перепада давления 800С состоит из системы гидравлического управления соединяясь состоя из главного клапана, клапана управлением перепада давления пилотного, игольчатого клапана, шарикового клапана, микро-фильтра, и манометра. Через специально разработанную комнату управления пилотным клапаном сравнивается сигнал изменения давления, и сигнал открытия основного клапана выводится для управления открытием главного клапана, тем самым контролируя разницу давлений на входе и выходе главного клапана на установленное значение.

Когда разница давлений между входом и выходом главного клапана изменяется, разница давлений между соединительной трубой A и соединительной трубой B изменяется, что влияет на открытие пилотного клапана. Когда разница давлений велика, отверстие пилотного клапана велико, и количество воды, выпускаемой через трубу C в диспетчерской, увеличивается. Давление в диспетчерской главного клапана уменьшается, а открытие главного клапана увеличивается. Разница в давлении между входом и выходом главного клапана уменьшается. Напротив, если разница давлений между входом и выходом главного клапана уменьшается, открытие пилотного клапана уменьшается, и давление в диспетчерской главного клапана увеличивается, толкать отверстие главного клапана для уменьшения и причинять разность давления главного клапана увеличить. Этот эффект отрицательной обратной связи стабилизирует разницу давлений между входом и выходом главного клапана на пиковом значении. Открытие игольчатого клапана и давление пружины направляющего клапана могут использоваться для установки разницы давлений между входом и выходом главного клапана.

Технические параметры

Номинальный диаметр: DN50-DN600

Номинальное давление: PN10/16

Working temperature: 0 ℃ -80 ℃

Применимая среда: вода

Инструкция установки

1. Загрузка и разгрузка: перепускной клапан перепада давления 800X должен быть осторожно загружен и разгружен. Рекомендуется использовать мягкие веревки, чтобы поднять его, чтобы не повредить клапан и трубопровод, защищая слой покрытия. Клапан следует аккуратно размещать под землей, а не прямо на земле.

2. Предварительный осмотр установки: после загрузки и разгрузки до места назначения сначала проверьте и подтвердите в соответствии с инструкциями, предоставленным ACOL, правильность трубопровода, надежность соединения, есть ли какие-либо повреждения клапана во время транспортировки, и все ли детали завершены.

3. Перед установкой перепускного клапана примеси в трубопроводе должны быть очищены, и соответствующий фланец должен быть проверен, чтобы убедиться, что номинальное давление и номинальный диаметр фланца клапана соответствуют, чтобы поддерживать гладкость трубопровода.

4. Две задвижки должны быть установлены до и после перепускного клапана перепада давления для проверки и технического обслуживания.

5. Трубопровод для измерения давления направляющего клапана перепада давления должен быть напрямую подключен к трубопроводам водоснабжения и возврата, чтобы точно отражать разницу давлений между трубопроводами подачи и возврата. Для удобства установки и использования на чувствительный трубопровод можно установить небольшой шаровой кран.

6. На направляющим клапане перепада давления есть два порта подключения давления, верхний порт которых подключен к трубопроводу обратной воды, а нижний порт-к трубопроводу водоснабжения.

Инструкции

1. Перед использованием проверьте, находятся ли все задвижки, шаровые краны и игольчатые клапаны в полностью открытом состоянии;

2. Наблюдайте за давлением между подачей и обратной водой, отрегулируйте направляющий клапан разницы давлений в соответствии с разницей давлений, открутите верхнюю крышку направляющего клапана и используйте подходящий гаечный ключ для вращения верхнего винта. Сверху вниз при вращении по часовой стрелке разница давлений увеличивается, а при вращении против часовой стрелки разница давлений уменьшается. Поверните согласно необходимой разнице давления. Когда разница давлений достигнет желаемого значения, затяните верхнюю крышку, и будет обеспечено, что разница давлений находится в пределах установленной разницы давлений.

3. Скорость действия главного клапана может быть отрегулирована игольчатым клапаном. При вращении по часовой стрелке действие замедляется, а при вращении против часовой стрелки действие ускоряется.

Примечание

1. Клапан перепуска перепада давления 800С не должен быть использован на трубопроводах с давлением более высоким чем номинальное давление.

2. Не используйте перепускной клапан перепада давления 800X на других неподходящих рекомендуемых средах.

3. Не подвергайте перепускной клапан перепада давления 800X воздействию температур замерзания.

4. Клапан перепуска перепада давления 800X нельзя применять за пределами диапазона, рекомендованного ACOL.

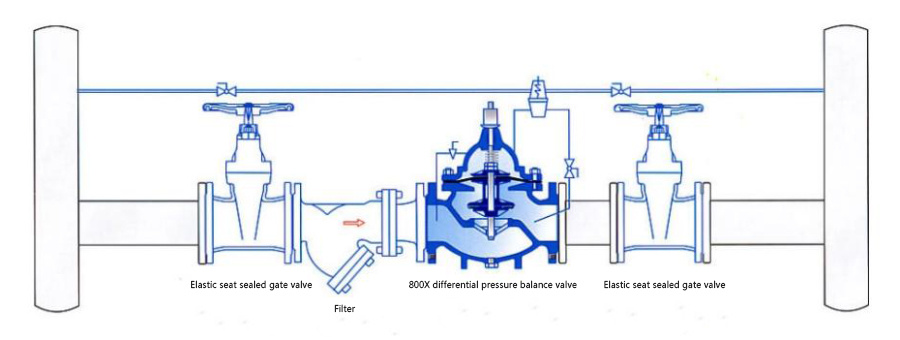

Схема установки
