H44X-Rubber откидной обратный клапан

Категория:

Серия обратных клапанов

Электронная почта:

lh@sfvalves.cn

Запрос цены

Актуальность

Share to

Описание продукта

Введение в HC44X резиновая пластина Обратный клапан

Обратный клапан HC44X, также известный как обратный клапан, предназначен для предотвращения обратного потока среды в трубопроводе. Клапан, который зависит от потока и силы среды, чтобы открыть или закрыть себя, чтобы предотвратить обратный поток среды, называется обратным клапаном. Обратные клапаны относятся к категории автоматических клапанов и в основном используются в трубопроводах с однонаправленным потоком среды. Они позволяют среде течь только в одном направлении, чтобы предотвратить несчастные случаи.

Эксплуатационные характеристики обратного клапана HC44X

Запорный клапан резиновой пластины HC44X состоит из корпуса клапана, крышки клапана, диска клапана и пружины. Он в основном используется на выходе из трубопроводов в промышленных секторах, таких как системы водоснабжения и водоотведения, нефтяная и химическая промышленность, для предотвращения обратного потока среды. Из-за наклонной конструкции уплотнительного кольца этого продукта время закрытия короткое, что может снизить давление гидроудара. Диск клапана изготовлен из резины и стальной пластины благодаря высокотемпературному сжатию, которое устойчиво к эрозии и обладает хорошими герметизирующими характеристиками. Структура продукта проста, и обслуживание, ремонт, и транспорт все очень удобны.

Три компонента материалов

Имя части	Материалы
Корпус клапана и крышка клапана	Чугунный шаровидный
Клапан заслонки	Чугун с шаровидным графитом EPDM
Наполнитель	СКЭП
Шестигранная торцевая гайка	Нержавеющая сталь
Шим	СКЭП

Основные технические параметры

◆ Номинальное давление: 1,0-1,6 МПа

◆ Номинальный диаметр: 50-400 мм

◆ Working temperature: 0-80 ℃

◆ Flange standard: EN1092-2/DIN3202 F6

◆ Test standards: EN1074-1 and 2/EN12266

◆ Применимая среда: чистая вода.

◆ Режим привода: автоматический

◆ Соответствует стандарту: DIN3202 F6/EN1074-3

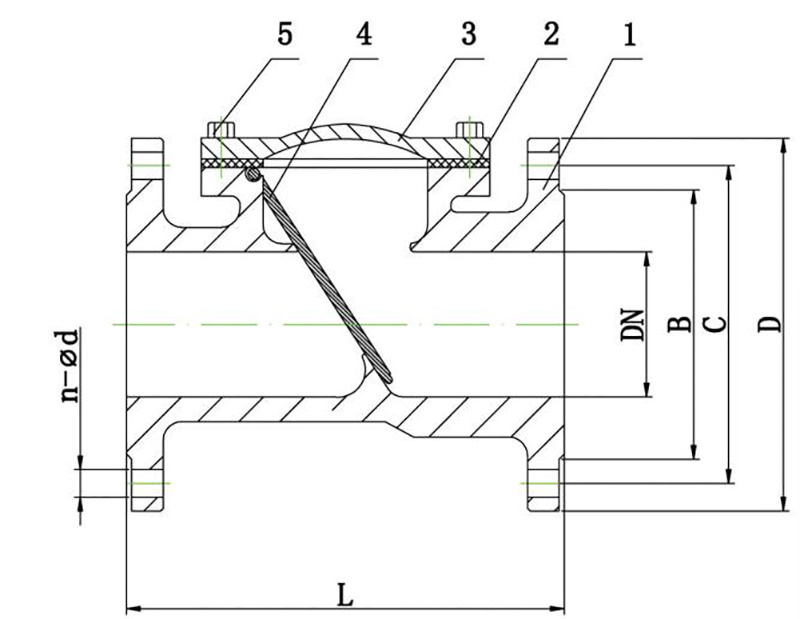

Структурная схема

Размер	Л	Д	С		В	Н-д		Б	F
ДН50	200	165	125		99	4-19		20	3
DN65	240	185	145		118	4-19		20	3
DN80	260	200	160		133	4-19	8-19	22	3
ДН100	300	220	180		154	8-19		22	3
ДН125	350	250	210		184	8-19		24	3
ДН150	400	285	240		210	8-23		24	3
ДН200	500	340	295		265	8-23	12-23	26	3
DN250	600	405	350	355	319	12-23	12-28	27	3
ДН300	700	460	400	410	370	12-23	12-28	28	4
