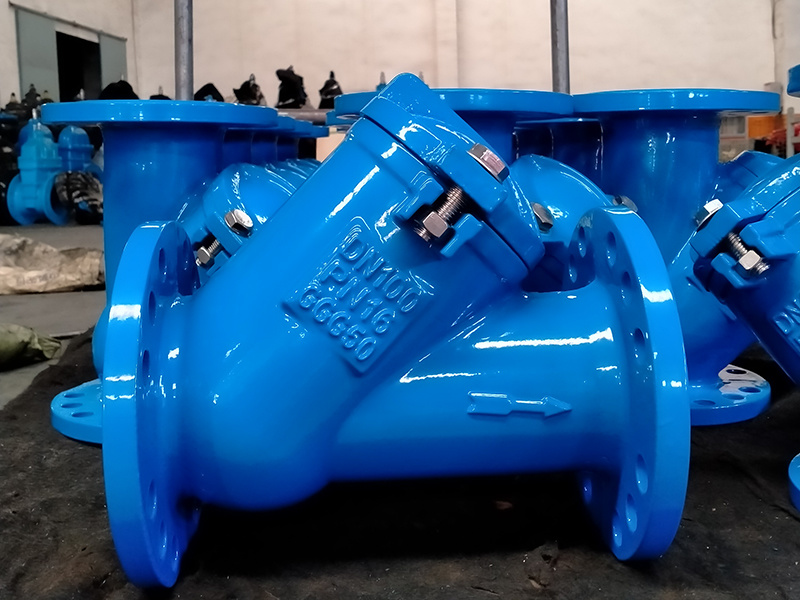

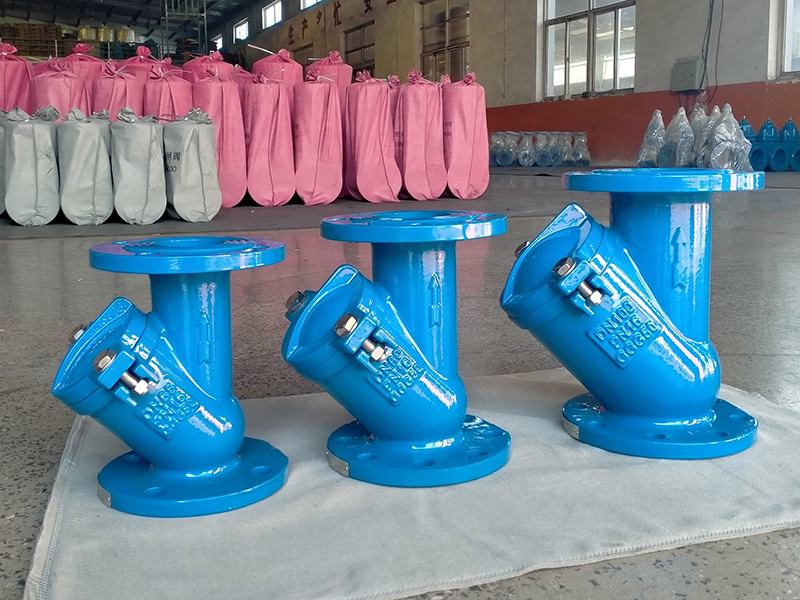

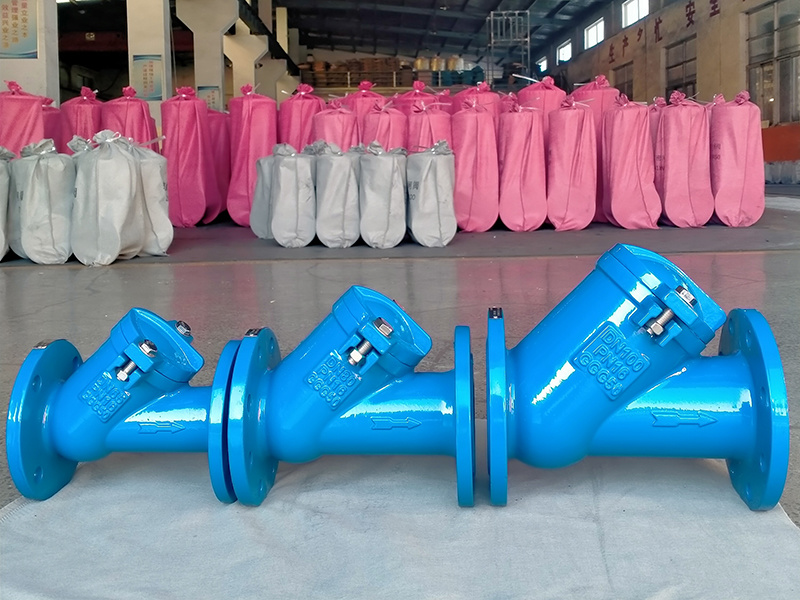

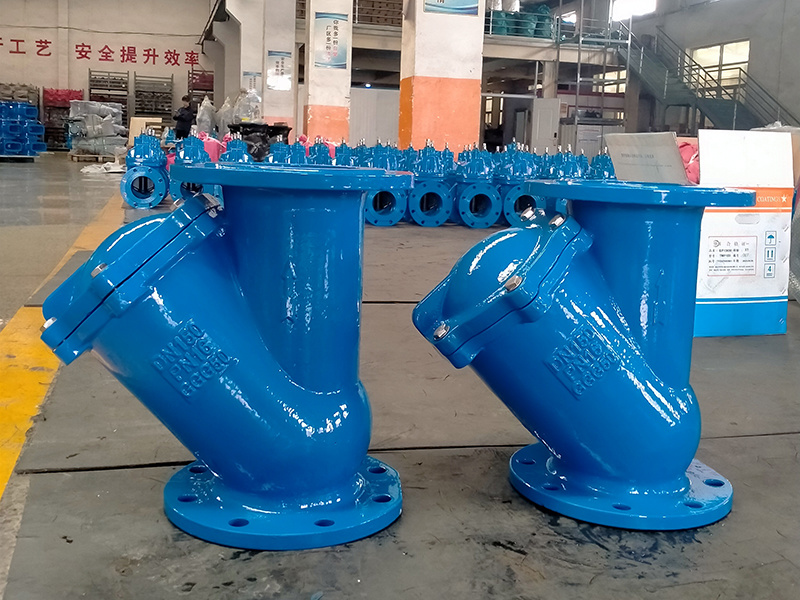

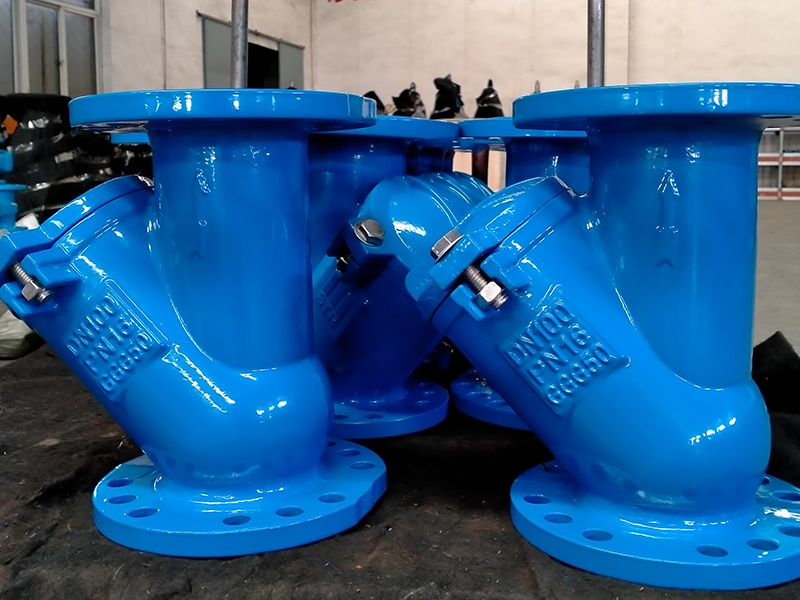

HQ41X-Ball обратный клапан типа

Категория:

Серия обратных клапанов

Электронная почта:

lh@sfvalves.cn

Запрос цены

Актуальность

Share to

Описание продукта

Обзор продукта

Шаровые обратные клапаны, также известные как обратные клапаны, обратные клапаны, клапаны обратного давления и односторонние клапаны. Этот тип клапана автоматически открывается и закрывается в зависимости от силы, создаваемой потоком самой среды в трубопроводе. Он относится к автоматическому клапану, а задерживающий клапан-это автоматический клапан, используемый для открытия и закрытия среды в трубопроводной системе, когда она течет вперед или назад. Его основная функция состоит в том, чтобы предотвратить обратный поток среды, насоса и приводного оборудования от реверсирования, предотвратить возникновение ударных волн воды, когда водяной насос и приводной двигатель внезапно перестают работать, и уменьшить повреждение трубопроводной системы. Этот клапан представляет собой обратный клапан с несколькими шариками, многоканальными и многоконусными перевернутыми жидкими структурами, в основном состоящими из передних и задних корпусов клапанов, резиновых шариков, конусных корпусов и т. Д.

Принцип работы

Принцип работы заключается в том, что резиновый шарик катится коротким ходом внутри крышки шара для открытия и закрытия клапана. Когда водяной насос запускается, вода бросается открывать резиновый шарик под давлением, заставляя резиновый шарик катиться вправо. Его положение фиксируется коническим корпусом в корпусе заднего клапана, и обратный клапан открывается; После остановки насоса из-за давления обратной воды в трубопроводной системе резиновый шарик вынужден катиться к левому переднему корпусу клапана, обеспечивая закрытие обратного клапана. В резиновом шарике используется полый стальной шарик, а прикрепленная резина с хорошей эластичностью не только обеспечивает герметичность, но и снижает повреждение трубопроводной системы во время процесса закрытия клапана. Конусонический корпус с отверстиями играет фиксирующую роль на стальном шарике и устраняет давление на область Контакты между резиновым шариком и коническим корпусом при открытии клапана, создавая поверхность Контакты и уменьшая гидравлические потери, вызванные вибрацией резиновый шарик в корпусе клапана.

Характеристики продукта

1. Корпус шарового обратного клапана HQ41X имеет полный канал потока воды с высокой скоростью потока, низким сопротивлением и потерей головки на 50% меньше, чем у поворотного типа. Он может быть установлен горизонтально или вертикально и может использоваться в системах трубопроводов холодной, горячей воды, промышленных и бытовых водопроводов. Он больше подходит для погружных канализационных насосов.

2. Корпус шарового обратного клапана HQ41X имеет полную структуру канала, которая имеет преимущества высокой скорости потока и низкого сопротивления. Используя сферический диск клапана, он подходит для промышленных и бытовых канализационных трубопроводов с высокой вязкостью и взвешенными твердыми веществами. Износостойкий сферический задерживающий клапан использует обернутый резиной шарик качения в качестве диска клапана. Под действием среды он может свернуть вверх, вниз, влево и вправо на интегральном слайде внутри корпуса клапана, чтобы открыть или закрыть клапан. Шаровой обратный клапан HQ41X имеет звуконепроницаемое закрытие, не производит гидроудара и имеет хорошие герметизирующие характеристики.

3. Канал обратного клапана шарового типа (HQ41X) плоский и гладкий, и его нелегко депонировать. Его можно использовать для прохождения мяча трубопровода.

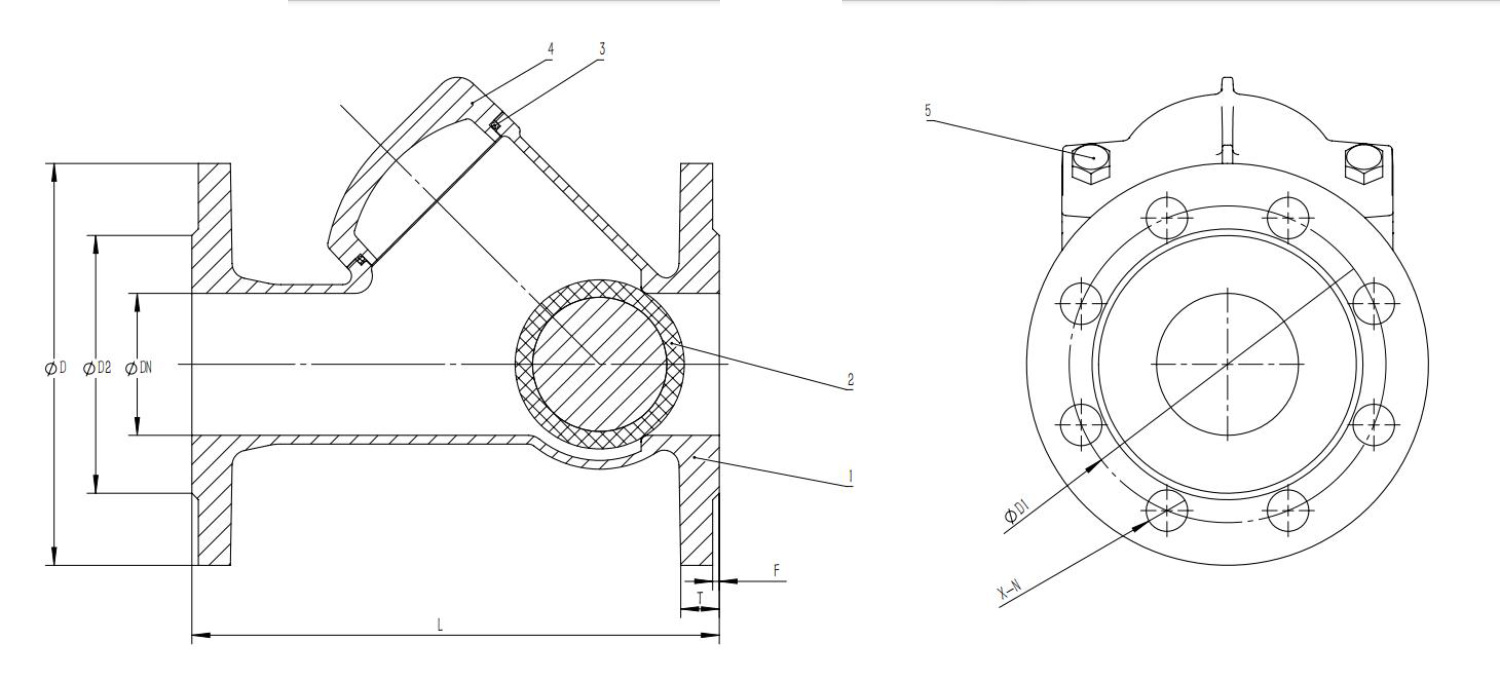

Размер

ДН	Л	ДН	Д	Д1	X-N	Т	Ф	Д2
50	200	50	165	125	4-Φ19	19	3	99
65	240	65	185	145	4-Φ19	19	3	118
80	260	80	200	160	8-Φ19	19	3	132
100	300	100	220	180	8-Φ19	19	3	156
125	350	125	250	210	8-Φ19	19	3	184
150	400	150	285	240	8-Φ23	19	3	211
